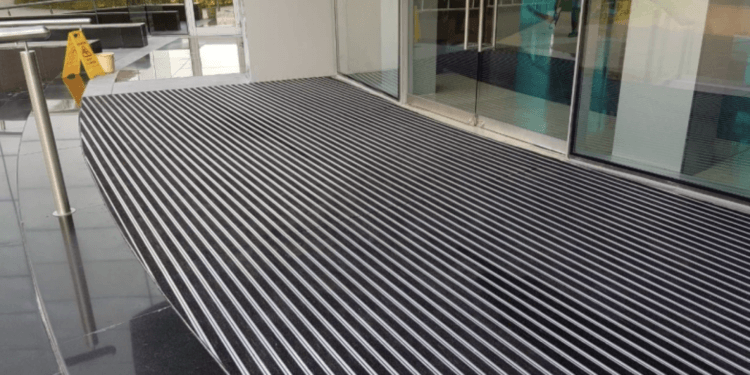

Prostokątną wnękę można opisać długością i szerokością. Przy łuku, skosie, uskoku lub nieregularnych narożnikach dwie liczby nie wystarczą. Wykonawca musi dostać taki zestaw danych, z którego da się odtworzyć obrys tylko na jeden sposób. Dlatego pomiar warto zacząć od punktów odniesienia, a nie od przypadkowego mierzenia kolejnych odcinków.

Najpierw ustal bazę pomiaru

Wybierz jedną prostą i trwałą krawędź, na przykład linię progu albo bok wnęki. Oznacz ją na szkicu jako bazę. Następnie nazwij charakterystyczne punkty obrysu literami A, B, C i kolejnymi. Taki zapis pozwala połączyć każdą wartość z konkretnym miejscem.

Historic England w zasadach pomiaru terenowego wskazuje znaczenie stałej osnowy pomiarowej i niezależnej kontroli wyniku. W niewielkiej strefie wejściowej praktycznym odpowiednikiem może być jedna krawędź bazowa, obrys z oznaczonymi punktami oraz ponowne sprawdzenie kluczowych odległości przez drugą osobę.

Jakie wymiary nanieść na szkic?

Zapisz długości wszystkich prostych odcinków, położenie uskoków oraz odległości punktów charakterystycznych od wspólnej bazy. Przy narożnikach podaj przekątne. Pomagają one wykryć sytuację, w której wnęka wygląda jak prostokąt, ale w rzeczywistości nim nie jest.

MIT w materiale o rysunku technicznym podkreśla, że komplet wymiarów powinien pozwalać odtworzyć element bez zgadywania, a wymiary lepiej odnosić do wspólnej powierzchni bazowej niż tworzyć długi łańcuch kolejnych pomiarów. Każdy dodatkowy odcinek mierzony od poprzedniego może przenosić błąd dalej.

Na szkicu koniecznie zaznacz:

• jednostkę miary,
• stronę drzwi i kierunek ich otwierania,
• położenie progu, ramy i stałych przeszkód,
• poziom gotowej posadzki,
• miejsca, w których krawędź tworzy łuk, skos albo uskok.

Zdjęcie pomaga, ale nie zastępuje wymiarów

Zrób jedno zdjęcie całej strefy oraz kilka zbliżeń narożników i przeszkód. W kadrze może znaleźć się miarka, jednak fotografia nadal pozostaje materiałem pomocniczym. Perspektywa zniekształca proporcje, a pojedyncze ujęcie nie pokazuje wysokości progu ani nierówności boków.

Najlepiej ponumerować zdjęcia i powiązać je ze szkicem. Oznaczenie „zdjęcie 2: narożnik C” jest dla wykonawcy znacznie czytelniejsze niż zestaw przypadkowych fotografii przesłanych bez komentarza.

Kiedy potrzebny jest szablon 1:1?

Im więcej łuków i załamań ma obrys, tym trudniej opisać go samymi liczbami. Instrukcja Techem dla kształtów niestandardowych, takich jak koło czy elipsa, zaleca wykonanie szablonu w skali 1:1. Podobna zasada funkcjonuje w cyfrowej fabrykacji: Harvard GSD FabLab wymaga, aby geometria pliku produkcyjnego odpowiadała rzeczywistemu rozmiarowi części.

Przed wykonaniem szablonu ustal z producentem jego materiał, sposób oznaczenia strony wierzchniej, format dostarczenia i to, czy ma przedstawiać gotowy produkt czy światło wnęki. Sam napis „skala 1:1” nie rozstrzyga tych kwestii. Na szablonie warto zaznaczyć drzwi, kierunek wejścia, linię progu i jeden kontrolny wymiar, dzięki któremu można sprawdzić, czy kopia nie została przeskalowana.

Nie ustalaj tolerancji na własną rękę

Luz potrzebny do wykonania produktu nie jest uniwersalną wartością. Materiał University of Rochester o dokumentacji warsztatowej przypomina, że tolerancje powinny wynikać z funkcji elementu oraz możliwości wykonawcy. Dlatego na szkicu zapisuje się wymiary rzeczywiste, a sposób ich przeliczenia uzgadnia z producentem.

Dotyczy to także instrukcji sklepowych dla prostokątnych wariantów. Nie należy automatycznie przenosić ich na łuk, koło lub wielobok. Przy nieregularnej geometrii decyzja powinna zapaść po sprawdzeniu szkicu albo szablonu.

Co przekazać razem z zapytaniem?

Kompletny pakiet powinien zawierać szkic z punktami i wymiarami, zdjęcia, opis miejsca użytkowania oraz informację o sposobie osadzenia. Dopiero z takim materiałem warto porównywać wycieraczki dopasowane na wymiar i konsultować właściwy wariant konstrukcji. Link prowadzi wówczas do kategorii produktowej w chwili, gdy czytelnik zna już geometrię wejścia i potrafi opisać swoje wymagania.

Przed wysłaniem dokumentacji wykonaj ostatnią kontrolę: sprawdź jednostki, porównaj przekątne, zmierz ponownie najdłuższy odcinek i upewnij się, że wszystkie oznaczenia na zdjęciach zgadzają się ze szkicem. Kilka minut poświęconych na tę weryfikację jest prostsze niż wyjaśnianie, którego narożnika dotyczyła nieopisana liczba.
